SENKRECHTSPANNER - VERTIKALSPANNER

- mit waagrechtem Fuß und mit senkrechtem Fuß -

Senkrechtspanner-Vertikalspanner von CLAMPTEK® wurden  für den industriellen Einsatz mit höchsten Ansprüchen entwickelt und produziert, bei denen Haltekräfte von 500N bis 5.500N benötigt werden.

CH-101-A Senkrechtspanner mit waagrechtem Fuß

CH-101-AI Senkrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 201-U und 201-UB, AMF usw.

Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-101-A CH-101-AI

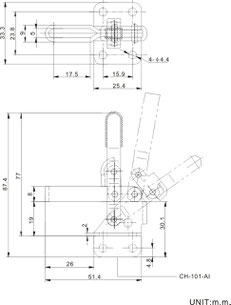

ZeichnungSenkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-101-A CH-101-AI

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Datenblatt

Preis

€/Stk.

CH-101-A 500 60 CH-FC-10138 100° 56° Download 7,95
CH-101-A(SS) 500 60 CH-FC-10138 100° 56° Download a.A.
CH-101-AI 500 60 CH-FC-10138 100° 56° Download 7,95
CH-101-AIT 500 60 CH-FC-10138 100° 56° Download a.A.
CH-101-AT 500 60 CH-FC-10138 100° 56° Download a.A.
CH-12205 1820 620 CH-FC-56212 101° 57° a.A. a.A.
CH-12210 1820 620 CH-FC-56212 101° 57° a.A. a.A.
CH-12215 1820 620 CH-FC-56212 101° 57°  a.A. a.A.
CH-12220 1820 620 CH-FC-56212 101° 57°  a.A. a.A.
MODELL massiver Spannarm

U-Spannarm

waagrechter Fuß senkrechter Fuß gerader Handgriff

T-Handgriff

CH-101-A(SS)
CH-101-AI
CH-101-AIT
CH-101-AT
CH-12205
CH-12210
CH-12215
CH-12220

Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl.

Die Modelle in rostfreier Ausführung (EDELSTAHL) haben hinter der Modellnummer SS.

Alle Modelle werden komplett mit Andrückschraube ausgeliefert.

CH-12050-U Senkrechtspanner mit waagrechtem Fuß

CH-12055-U Senkrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 202-U und 202-UB, AMF usw.

Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-12050-U CH-12055-U

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Preis

€/Stk.

CH-12050 910 170 CH-FC-14134 100° 60° a.A.
CH-12050-(SS) 910 170 CH-FC-14134 100° 60° a.A.
CH-12055 910 170 CH-FC-14134 100° 60° a.A.
CH-12060 910 170 CH-FC-14134 100° 60° a.A.
CH-12065 910 170 CH-FC-14134 100° 60° a.A.
CH-12070 910 170 CH-FC-14134 100° 60° a.A.
CH-12075 910 170 CH-FC-14134 100° 60° a.A.
CH-12080 910 170 CH-FC-14134 100° 60° a.A.
CH-12085 910 170 CH-FC-14134 100° 60° a.A.
CH-12050-U 910 170 CH-FC-14134 100° 60° 8,95
CH-12050-U(SS) 910 170 CH-FC-14134 100° 60° a.A.
CH-12055-U 910 170 CH-FC-14134 100° 60° 8,95
CH-12050-HB 910 186 CH-FC-14134 100° 60° a.A.
CH-12050-SM 910 186 CH-FC-14134 100° 60° a.A.
MODELL

fixer

Spindel

massiver

Spannarm

U-

Spann

arm

waagrechter

Fuß

senkrechter

Fuß

gerader

Handgriff

T-

Handgriff

CH-12050-SS
CH-12055
CH-12060

CH-12065
CH-12070
CH-12075
CH-12080
CH-12085
CH-12050-U(SS)
CH-12055-U
CH-12050-HB
CH-12050-SM

Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl.

Die Modelle in rostfreier Ausführung (EDELSTAHL) haben hinter der Modellnummer SS.

Alle Modelle werden komplett mit Andrückschraube ausgeliefert.

CH-12130 Senkrechtspanner mit waagrechtem Fuß

CH-12135 Senkrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 207-U und 207-UB, AMF usw.

CH-12130  Senkrechtspanner mit waagrechtem Fuß

                     (u.a alternativ passend zu Destaco 207-U, AMF usw...)



CH-12135  Senkrechtspanner mit senkrechtem Fuß

                     (u.a alternativ passend zu Destaco 207-UB, AMF usw...)

Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-12130 CH-12135
Zeichnung Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-12130 CH-12135
Zeichnung Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-12130 CH-12135 T-Handgriff

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Preis

€/Stk.

CH-12130

2270 355 CH-FC-56212 100° 60° 11,90
CH-12130(SS) 2270 355 CH-FC-56212 100° 60° a.A.
CH-12131 2270 370 CH-FC-56212 100° 60° a.A.
CH-12132 2270 370 CH-FC-56212 100° 60° a.A.
CH-12133 2270 400 CH-FC-56212 100° 60° a.A.
CH-12135 2270 355 CH-FC-56212 100° 60° 11,90
CH-12136 2270 370 CH-FC-56212 100° 60° a.A.
CH-12137 2270 370 CH-FC-56212 100° 60° a.A.
CH-12138 2270 400 CH-FC-56212 100° 60° a.A.
CH-12140 2270 340 CH-FC-56212 100° 60° a.A.
CH-12141 2270 355 CH-FC-56212 100° 60° a.A.
CH-12142 2270 355 CH-FC-56212 100° 60° a.A.
CH-12143 2270 375 CH-FC-56212 100° 60° a.A.
CH-12145 2270 340 CH-FC-56212 100° 60° a.A.
CH-12146 2270 355 CH-FC-56212 100° 60° a.A.
CH-12147 2270 355 CH-FC-56212 100° 60° a.A.
CH-12148 2270 375 CH-FC-56212 100° 60° a.A.
CH-12130-HB 2270 401 CH-FC-56212 100° 60° a.A.
CH-12130-SM 2270 395 CH-FC-56212 100° 60° a.A.
MODELL

kürzerer

massiver

Spannarm

längerer

massiver Spannarm

kürzerer

U-Spann

arm

längerer

U-Spann-

arm

waag-

rechter

Fuß

senk-

rechter

Fuß

gerader Hand-

griff

T-

Hand-

griff

CH-12130(SS)
CH-12131
CH-12132
CH-12133
CH-12135
CH-12136
CH-12137
CH-12138
CH-12140
CH-12141
CH-12142
CH-12143
CH-12145
CH-12146
CH-12147
CH-12148
CH-12130-HB
CH-12130-SM

Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl.

Die Modelle in rostfreier Ausführung (EDELSTAHL) haben hinter der Modellnummer SS.

Alle Modelle werden komplett mit Andrückschraube ausgeliefert.

CH-12265 Senkrechtspanner mit waagrechtem Fuß

CH-12270 Senkrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 210-U und 210-UB, AMF usw.

Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-12265 CH-12270
Zeichnung Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-12265 CH-12270

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Preis

€/Stk.

CH-12265

3400 635 CH-FC-38312 105° 58° 17,90
CH-12265(SS) 3400 635 CH-FC-38312 105° 58° a.A.
CH-12270 3400 635 CH-FC-38312 105° 58° 17,90
CH-12275 3400 680 CH-FC-38312 105° 58° a.A.
CH-12280 3400 680 CH-FC-38312 105° 58° a.A.
CH-12285 3400 710 CH-FC-38312 105° 58° a.A.
CH-12290 3400 710 CH-FC-38312 105° 58° a.A.
CH-12295 3400 735 CH-FC-38312 105° 58° a.A.
CH-12300 3400 735 CH-FC-38312 105° 58° a.A.
CH-12305 3640 990 CH-FC-38312 100° 65° a.A.
CH-12310 3640 990 CH-FC-38312 100° 65° a.A.
CH-12315 3640 990 CH-FC-38312 100° 65° a.A.
CH-12320 3640 990 CH-FC-38312 100° 65° a.A.
MODELL

massiver

Spannarm

U-

Spannarm

offener

Spann-

arm

waagrechter Fuß senkrechter Fuß gerader Handgriff

T-

Handgriff

CH-12265-SS
CH-12270
CH-12275
CH-12280
CH-12285
CH-12290
CH-12295
CH-12300
CH-12305
CH-12310
CH-12315
CH-12320

Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl.

Die Modelle in rostfreier Ausführung (EDELSTAHL) haben hinter der Modellnummer SS.

Alle Modelle werden komplett mit Andrückschraube ausgeliefert.

CH-10247 Senkrechtspanner mit waagrechtem Fuß

CH-10248 Senkrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 247-U und 247-UB, AMF usw.

Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-12247 CH-12248
Zeichnung Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-12247 CH-12248

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Preis

€/Stk.

CH-10247

4500 1250 CH-FC-12300

100° - 115°

62° - 68° 29,90
CH-10248 4500 1250 CH-FC-12300 100° - 115° 62° - 68° 29,90
CH-10249 4500 1250 CH-FC-12300 100° - 115° 62° - 68° a.A.
CH-10250 4500 1250 CH-FC-12300 100° - 115° 62° - 68° a.A.
MODELL

massiver

Spannarm

U-Spannarm

waagrechter Fuß senkrechter Fuß
CH-10247
CH-10248
CH-10249
CH-10250

Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl.

Die Modelle in rostfreier Ausführung (EDELSTAHL) haben hinter der Modellnummer SS.

Alle Modelle werden komplett mit Andrückschraube ausgeliefert.

CH-101-J Senkrechtspanner mit waagrechtem Fuß

CH-101-JSB Senkrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 267-U und 267-UB, AMF usw.

Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-101-J 101-JSB
Zeichnung Senkrechtspanner Vertikalspanner mit waagrechtem Fuß CH-101-J 101-JSB

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Preis

€/Stk.

CH-101-J

5500 2540

CH-SA-58500

100° - 140°

48° - 60° 39,90
CH-101-JS 5500 2540

CH-SA-58500

100° - 140° 48° - 60° a.A.
CH-101-JSB 5500 2540

CH-SA-58500

100° - 140° 48° - 60° 39,90
CH-101-JSI 5500 2540

CH-SA-58500

100° - 140° 48° - 60° a.A.
MODELL

massiver

Spannarm

U-Spannarm

waagrechter Fuß senkrechter Fuß
CH-101-J
CH-101-JS
CH-101-JSB
CH-101-JSI

Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl.

Die Modelle in rostfreier Ausführung (EDELSTAHL) haben hinter der Modellnummer SS.

Alle Modelle werden komplett mit Andrückschraube ausgeliefert.
