WAAGRECHTSPANNER - HORIZONTALSPANNER

- mit waagrechtem Fuß und mit senkrechtem Fuß -

Waagrechtspanner-Horizontalspanner von CLAMPTEK® wurden  für den industriellen Einsatz mit höchsten Ansprüchen entwickelt und produziert, bei denen Haltekräfte von 265N bis 4.410N benötigt werden.

CH-201 Waagrechtspanner mit waagrechtem Fuß

CH-201-I Waagrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 205-U und 205-UB, AMF usw.

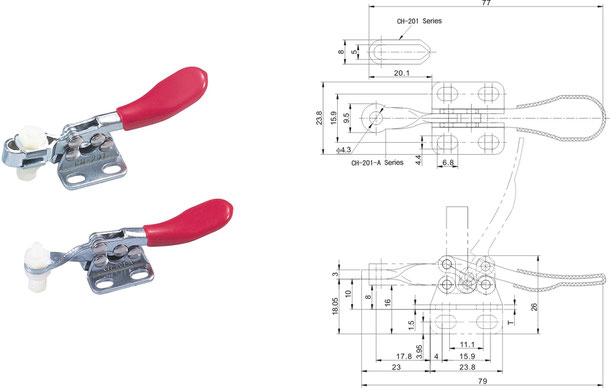

Waagrechtspanner Horizontalspanner mit waagrechtem Fuß CH-201 CH-201-I
MODELL Gewicht (g) Haltekraft (N) Andruckspindel Spannarm-Öffnungsw. Handgriff-Öffnungsw. T Preis (€)
 CH-201 35 265

CH-SA-08034

(NYLON)

 90° 80° 1.5 6,95

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Preis

€/Stk.

Datenblatt

CH-201-A 270 30

CH-FC-08034

(Nylon)

90° 80° a.A.  Download
CH-201-A(SS) 270 30

CH-FC-08034

(Nylon)

90° 80° a.A.
CH-201-AI 270 30

CH-FC-08034

(Nylon)

90° 80° a.A.
CH-201-AL 270 30

CH-FC-08034

(Nylon)

90° 80° a.A.
CH-201-AR 270 30

CH-FC-08034

(Nylon)

90° 80° a.A.
CH-201(SS) 270 35

CH-FC-08034

(Nylon)

90° 80° a.A.
CH-201-I 270 35

CH-FC-08034

(Nylon)

90° 80° 6,95
CH-201-L 270 35

CH-FC-08034

(Nylon)

90° 80° a.A.
CH-201-R 270 35

CH-FC-08034

(Nylon)

90° 80° a.A.
CH-201-B 900 130 CH-FC-14134 85° 60° 8,90
CH-201-B(SS) 900 130 CH-FC-14134 85° 60° a.A.
CH-201-BI 900 130 CH-FC-14134 85° 60° 8,90
CH-201-BS 900 130 CH-FC-14134 85° 60° a.A.
CH-201-BSI 900 130 CH-FC-14134 85° 60° a.A.
CH-225-D 2270 265 CH-FC-56212 90° 65° 11,90
CH-225-D(SS) 2270 265 CH-FC-56212 90° 65° a.A.
CH-225-DI 2270 265 CH-FC-56212 90° 65° 11,90
MODELL

massiver Spann-

arm

U-

Spann-

arm

waagrechter

Fuß

waagrechter Fuß

links abgewinkelt

waagrechter Fuß

rechts abgewinkelt

senkrechter

Fuß

CH-201-A(SS)
CH-201-AI
CH-201-AL
CH-201-AR
CH-201(SS)
CH-201-I
CH-201-L
CH-201-R
CH-201-B(SS)
CH-201-BI
CH-201-BS
CH-201-BSI
CH-225-D(SS)
CH-225-DI



Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl.

Die Modelle in rostfreier Ausführung (EDELSTAHL) haben hinter der Modellnummer SS.

Alle Modelle werden komplett mit Andrückschraube ausgeliefert.

CH-201-B Waagrechtspanner mit waagrechtem Fuß

CH-201-BI Waagrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 215-U und 215-UB, AMF usw.

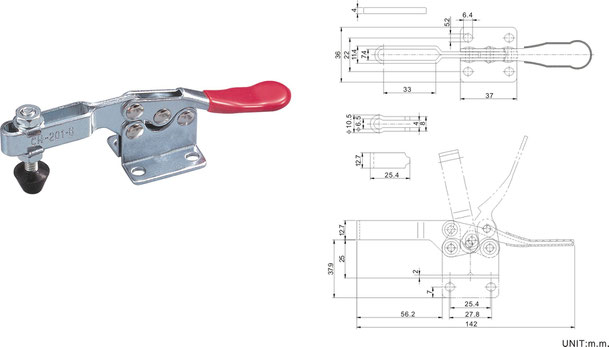

Waagrechtspanner Horizontalspanner mit waagrechtem Fuß CH-201-B CH-201-BI

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winke

Preis

€/Stk.

CH-201-B 900 130 CH-FC-14134 85° 60° 8,90
CH-201-BI 900 130 CH-FC-14134 85° 60° 8,90
CH-201-BS 900 130 CH-FC-14134 85° 60° a.A.
CH-201-BSI 900 130 CH-FC-14134 85° 60° a.A.
CH-201-BSS 900 130 CH-FC-14134 85° 60° a.A.
MODELL

massiver Spannarm

U-Spannarm

waagrechter

Fuß

senkrechter

Fuß

CH-201-B

CH-201-BI


CH-201-BS

CH-201-BSI

CH-201-BSS



Material: Stahl verzinkt, Nieten aus rostfreiem Edelstahl.

Die Modelle in rostfreier Ausführung (EDELSTAHL) haben hinter der Modellnummer SS.

Alle Modelle werden komplett mit Andrückschraube ausgeliefert.

CH-225-D Waagrechtspanner mit waagrechtem Fuß

CH-225-DI Waagrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 225-U und 225-UB, AMF usw.

Bild CH-225-D und CH-225-DI
Zeichnung CH-225 und CH-225-DI

Modellvarianten :

MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Preis

€/Stk.

CH-225-D 2270 265 CH-FC-56212 90° 65° 11,90
CH-225-DI 2270 265 CH-FC-56212 90° 65° 11,90
CH-225-DSS 2270 265 CH-FC-56212 90° 65° a.A.
MODELL

massiver Spannarm

U-Spannarm

waagrechter

Fuß

senkrechter

Fuß

CH-225-D

CH-225-DI


CH-225-DSS




CH-20235 Waagrechtspanner mit waagrechtem Fuß

CH-20236 Waagrechtspanner mit senkrechtem Fuß

u.a. alternativ passend zu Destaco 235-U und 235-UB, AMF usw.

Waagrechtspanner Horizontalspanner CH-20235 und CH-20236
MODELL

HALTE-

KRAFT

(N)

GEWICHT

(g)

Andrückspindel Spannarm Öffnungs-
winkel
Handgriff Öffnungs-
winkel

Preis

€/Stk.

CH-20235 3330 700 CH-FC-38312 85° 50° 18,90
CH-20236 3330 700 CH-FC-38312 85° 50° 18,90

Modellvarianten :

MODELL Beschreibung
CH-20235

U-Spannarm, mit waagrechtem Fuß, waagrechtem Handgriff

CH-20236

U-Spannarm, mit senkrechtem Fuß, waagrechtem Handgriff

CH-20235-SS aus nichtrostendem Stahl

CH-20752-B Waagrechtspanner u.a. alternativ passend zu Destaco 205-U und 213-U, AMF usw.

CH-21502-B Waagrechtspanner u.a. alternativ passend zu Destaco 205-U und 217-U, AMF usw.

CH-22502-B Waagrechtspanner u.a. alternativ passend zu Destaco 205-U und 227-U, AMF usw.

CH-23502-B Waagrechtspanner u.a. alternativ passend zu Destaco 205-U und 237-U, AMF usw.

CH-24502-B Waagrechtspanner u.a. alternativ passend zu Destaco 205-U und 245-U, AMF usw.

Waagrechtspanner alternativ passend zu destaco 213-U 217-U 227-U 237-U 245-U



MODELL Gewicht(g) Haltekraft (N) Andrückspindel Spannarm-Öffnungswinkel Hangriff-Öffnungswinkel Preis (€)
CH-20752-B 88 735 CH-SA-053008  94° 76° 9,90
CH-21502-B 220 1470 CH-SA-064010 94° 76°  11,90
CH-22502-B 430 2450 CH-SA-085012 94° 76°  17,90
CH-23502-B 872 2430 CH-SA-107515 94° 76°  24,90
CH-24502-B 1400 4410 CH-SA-121017 94° 76°  35,90
