PNEUMATISCHE SCHWENKSPANNER

CAS-SERIE - Pneumatische Schwenkspanner

CAS-Serie - Pneumatischer Schwenkspanner

EIGENSCHAFTEN :	Betriebsdruck :
When the piston push down, the clamping arm will rotate to the design angle, then push down on straight line hold the workpiece. You had better install a flow control valve to adjust the acting speed, and don't clamping workpiece when the clamp is running, Otherwise will be easy to damage the body and the spare parts The material of cylinder body is aluminum alloy, surface processed with hardening and internal face is smooth,so the service life of product is long.	Min. Betriebsdruck 4 bar Max. Betriebsdruck 7 bar - doppelt wirkend -
VORSICHT :
- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache der Originallänge überschreiten. - Hinweis : Nur mit geölter Luft zu betreiben !

Für unsere CAS Serie bieten wir optional ein Schweissschutz-Zubehör W (welding accessory) an, um die Kolbenstange vor Schweissspritzern zu schützen. Bitte beachten Sie, daß durch dieses Zubehör sich die Abmasse (hauptsächlich die Höhe) ändern.

NAU-SERIE - Pneumatische Schwenkspanner

NAUD-Serie - Pneumatischer Schwenkspanner

NAU-Serie - Pneumatischer Schwenkspanner

EIGENSCHAFTEN :	Betriebsdruck :
Aluminum alloy body Blackening , Surface heat-treatment for product good wear-resisting .The type of clamping includes single side swing clamp and double side swing clamp	Min. Betriebsdruck 4 bar Max. Betriebsdruck 7 bar - doppelt wirkend -
VORSICHT :
- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache der Originallänge überschreiten. - Hinweis : Nur mit geölter Luft zu betreiben !

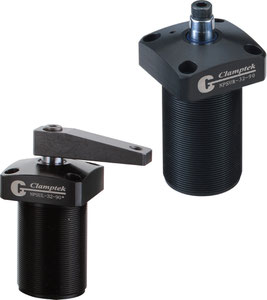

NPSU-SERIE - Pneumatische Schwenkspanner

NPSU Serie - Pneumatischer Schwenkspanner

EIGENSCHAFTEN :	Betriebsdruck :
This product is main for clamp in fixture, compressed-air in and out through the hole on flange. Aluminum alloy body Blackening , Surface heat-treatment for product good wear-resisting. The top of flange have four screwholes for installation. Round nuts link the Piston rod and fixture.	Min. Betriebsdruck 4 bar Max. Betriebsdruck 7 bar - doppelt wirkend -
VORSICHT :
- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache der Originallänge überschreiten. - Hinweis : Nur mit geölter Luft zu betreiben !

PB-SERIE - Pneumatische Schwenkspanner

EIGENSCHAFTEN :	Betriebsdruck :
This product is perfect , design in brief,the structure is compact,the weight is light,the service life is long and holding capacity is strong. Two types available--- long stroke and short stroke . Fixing from top , base or the side of cylinder is ok. Be applied in industry automatization. clipping of foil, clipping and transporting of work piece on the conveyer belt, main used for packing pipelining.	Min. Betriebsdruck 4 bar Max. Betriebsdruck 7 bar - doppelt wirkend -
VORSICHT :
- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache der Originallänge überschreiten. - Hinweis : Nur mit geölter Luft zu betreiben !

PSB-SERIE - Pneumatische Schwenkspanner

PSB-Serie - Pneumatischer Schwenkspanner

EIGENSCHAFTEN :	Betriebsdruck :
This product is perfect , design in brief,the structure is compact, the weight is light,the service life is long and holding capacity is strong. You can install an indcutor on this product if you need. Fixing from top , base or the side of cylinder is ok.	Min. Betriebsdruck 4 bar Max. Betriebsdruck 7 bar - doppelt wirkend -
VORSICHT :
- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache der Originallänge überschreiten. - Hinweis : Nur mit geölter Luft zu betreiben !
