HYDRAULISCHE HEBELSPANNER

CLF5H Hydraulische Hebelspanner-Hydraulikpanner

CLF5H-SERIE - HYDRAULISCHER HEBELSPANNER



ORDERCODE ZUSAMMENSETZUNG :



CLF5H -  32 G

  ①

CLF5H Serie CLF5H
 32 Kolbendurchmesser  Φ25,Φ32,Φ40,Φ50
G Spezialausführungen

Leer : Standard

G : Manifold Typ

Features :



- doppelt wirkend

- min. Betriebsdruck 5 bar

- max. Betriebsdruck 70 bar

- verschiedene Anschlussmöglichkeiten- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache der

  Originallänge überschreiten.


CLF5H-SERIE Zeichnung

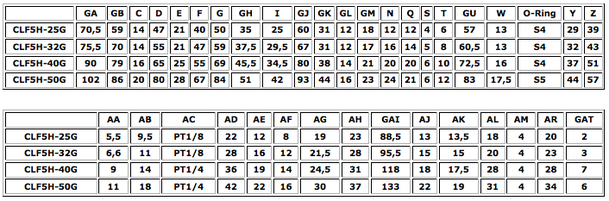

CLF5H
CLF5H

CLKA Hydraulische Hebelspanner-Hydraulikpanner

CLKA-SERIE -      HYDRAULISCHER HEBELSPANNER
CLKA-SERIE - HYDRAULISCHER HEBELSPANNER



ORDERCODE ZUSAMMENSETZUNG :



CLKA - 32  C  L

  ①

CLKA

Serie CLKA
 32

Kolbeninnen-

durchmesser (mm)

 Φ22, Φ25,Φ32,Φ40Φ50, Φ63, Φ70, Φ80

C Spezialausführungen

Leer : Standard

G : Manifold Typ

C : Manifold with flow type

L Einbaurichtung des Spanneisens

Leer : Standard vorne

L : Links

R : Rechts

Features :



- doppelt wirkend

- min. Betriebsdruck 5 bar

- max. Betriebsdruck 70 bar

- verschiedene Anschlussmöglichkeiten- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache  der Originallänge überschreiten.


Zeichnung CLKA Serie
CLKA-SERIE - HYDRAULISCHER HEBELSPANNER - Dimension table

LHC01 Hydraulische Hebelspanner-Hydraulikpanner

LHC01-SERIE - HYDRAULISCHER HEBELSPANNER
LHC01-SERIE - HYDRAULISCHER HEBELSPANNER



ORDERCODE ZUSAMMENSETZUNG :



LHC01 - D  40  R  A

  ①

LHC01

Serie LHC01
 D Wirkart

 D : doppelt wirkend

40

Kolbeninnen-

durchmesser (mm)

Φ25,Φ32,Φ40,Φ50,Φ63

R Einbaurichtung des Spanneisens

Leer : Standard vorne

L : Links

R : Rechts
A Cylinderbody molding

Features :



- doppelt wirkend

- min. Betriebsdruck 20 bar

- max. Betriebsdruck 50 bar- Eine eventuelle Verlängerung des Spannarms darf nicht das  1,5-fache der Originallänge überschreiten.


Zeichnung LHC01-Serie
LHC01-SERIE - HYDRAULISCHER HEBELSPANNER - Dimension table

CHLC Hydraulische Hebelspanner-Hydraulikpanner

CHLC-SERIE - HYDRAULISCHER HEBELSPANNER
CHLC-SERIE - HYDRAULISCHER HEBELSPANNER



ORDERCODE ZUSAMMENSETZUNG :



CHLC - MF  25  A

  ①    -

CLHC

Serie CLHC
 MF Spezialausführungen

Leer : Standard

M : Manifold Typ

MF : Manifold with flow type

FA : Flansch-Version

FAM : Flansch mit Manifold

FAMT : Flansch mit flow control

25

Kolbeninnen-

durchmesser (mm)

Φ25,Φ32,Φ40,Φ50,Φ63

A A integrated

Features :



- doppelt wirkend

- min. Betriebsdruck 10 bar

- max. Betriebsdruck 50 bar

- verschiedene Anschlussmöglichkeiten- Eine eventuelle Verlängerung des Spannarms darf nicht das  1,5-fache der Originallänge überschreiten.

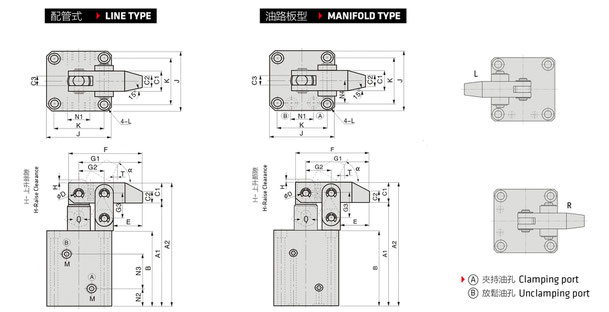

CHLC Zeichnung 1
CHLC Zeichnung 2
CHLC Zeichnung 3
CHLC-SERIE - HYDRAULISCHER HEBELSPANNER - Dimension table
CHLC-Tabelle 3
