HYDRAULISCHE SCHWENKSPANNER

NHSU - Hydraulische Schwenkspanner - Hydraulikspanner

ORDERCODE ZUSAMMENSETZUNG :

NHSU - L 40 X 90

① - ② ③ ④

①	NHSU	Serie	NHSU
②	L	Schwenkrichtung	R = rechtsschwenkend L = linksschwenkend
③	40	Kolbeninnen- durchmesser (mm)	Φ25,Φ32,Φ40, Φ50, Φ63
④	90	Schwenkwinkel	Standardwinkel 90°(±2°) optional 0°,45° (±2°),60°(±2°)

Features :

- doppelt wirkend

- min. Betriebsdruck 20 bar

- max. Betriebsdruck 45 bar

- Flansch zur direkten Befestigung und Grundkörper mit

Außengewinde zum Befestigen mit Nutmuttern.- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache der Originallänge überschreiten.

NHU-SERIE - Hydraulische Schwenkspanner - Hydraulikspanner

ORDERCODE ZUSAMMENSETZUNG :

NHU - L 40 X 90

① - ② ③ ④

①	NHU	Serie	NHU
②	L	Schwenkrichtung	R = rechtsschwenkend L = linksschwenkend
③	40	Kolbeninnen- durchmesser (mm)	Φ32,Φ40, Φ50, Φ63
④	90	Schwenkwinkel	Standardwinkel 90°(±2°) optional 0°,45° (±2°),60°(±2°)

Features :

- doppelt wirkend

- min. Betriebsdruck 20 bar

- max. Betriebsdruck 45 bar

- verschiedene Anschlussmöglichkeiten

- Flansch zur direkten Befestigung und - Grundkörper mit Außengewinde zum

Befestigen mit Nutmuttern.- Eine eventuelle Verlängerung des

Spannarms darf nicht das 1,5-fache der Originallänge überschreiten.

NHS & NHTS - Hydraulische Schwenkspanner - Hydraulikspanner

ORDERCODE ZUSAMMENSETZUNG :

NHS - L 40 X 90 - G

① - ② ③ ④ ⑤

①	NHS	Serie	NHS, NHSD, NHTS, NHTSD
②	L	Schwenkrichtung	R = rechtsschwenkend L = linksschwenkend
③	40	Kolbeninnen- durchmesser (mm)	Φ25,Φ32,Φ40,Φ50,Φ63
④	90	Schwenkwinkel	Standardwinkel 90°(±2°) optional 0°,45° (±2°),60°(±2°)
⑤	G	Ausführung Druckleitung	Leer : Standard G : Manifold Typ

Features :

- doppelt wirkend

- min. Betriebsdruck 20 bar

- max. Betriebsdruck 45 bar

- verschiedene Anschlussmöglichkeiten- Eine eventuelle Verlängerung des Spannarms darf nicht das 1,5-fache der Originallänge überschreiten.

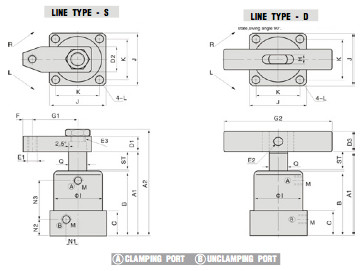

Die u.a. Masse gelten für den geöffneten Zustand des Spanners :

CHS - Hydraulische Schwenkspanner - Hydraulikspanner

Features :

- doppelt wirkend

- min. Betriebsdruck 10 bar

- max. Betriebsdruck 70 bar

- verschiedene Anschlussmöglichkeiten- Eine eventuelle Verlängerung des Spann-

arms das 1,5-fache der Originallänge

überschreiten.

ORDERCODE ZUSAMMENSETZUNG :

CHS - MF 25 S R X 90 - E

① - ② ③ ④ ⑤ ⑥ ⑦

①	CHS	Serie	CHS
②	MF	Typ	Leer : Standard M : Manifold Typ MF : Manifold with flow control FA : Flansch-Version FAM : Flansch mit Manifold FAMT : Flansch mit flow control TB : Grundkörper mit Außengewinde
③	25	Kolbeninnen- durchmesser (mm)	Φ25,Φ32,Φ40,Φ50,Φ63
④	S	Art des Spanneisens	S : Einfach (einseitig) D : doppelseitig
⑤	R	Schwenkrichtung	R = rechtsschwenkend L = linksschwenkend N:0 (kein Schwenken)
⑥	90	Schwenkwinkel	90°, 60°, 45°
⑦	E		Kolbenverlängerung für Standardausführung
